CE-Leistung: Widerstand gegen eindringendes Wasser

Einleitung und Testaufbau

Alle Tor- und Paneeltypen sowie sämtliche Fenstervarianten der von der Ocean Service Group angebotenen Tore werden hinsichtlich ihrer CE-Leistung bezüglich des "Widerstands gegen eindringendes Wasser" getestet. Diese Prüfungen werden durch die jeweiligen Original-Hersteller bei einer benannten Stelle (Notified Body) gemäß den strengen Vorgaben der Normen EN 13241, EN 12425 und EN 12489 durchgeführt.

Beim Testverfahren wird das komplett montierte Tor vor eine Druckkabine gestellt und definiert mit Wasser besprüht (gemäß EN 12489). Der Luftdruck in der Kabine wird dann stufenweise erhöht, bis das Tor die in der Norm beschriebenen Kriterien nicht mehr erfüllt (versagt).

Wann gilt ein Tor als undicht?

Der Test gilt als nicht bestanden (beendet), wenn Wasser weiter als 100 mm von der Außenkante in die Innenseite des Torblatts eindringt.

Erlaubt: Wasser darf an den Seiten des Tores eindringen, solange die inneren 100 mm des Torblatts trocken bleiben.
Erlaubt: Wasser darf am Boden abfließen, sofern das Tor absolut waagerecht montiert ist (was zwingend Voraussetzung für die CE-Leistung ist) und das Wasser nicht unter dem Bodengummi hindurchläuft, sondern an den Seiten abfließt.

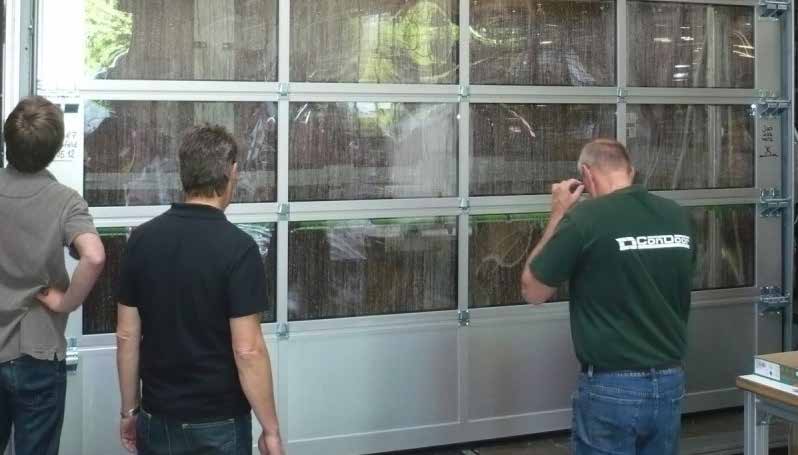

Drei Männer stehen vor einem großen Industrie-Sektionaltor und betrachten es aufmerksam. Das Tor besteht aus einem hellen Metallrahmen (vermutlich Aluminium) und ist größtenteils mit großflächigen, transparenten Elementen ausgestattet, durch die sich die Umgebung spiegelt. Der Mann auf der rechten Seite trägt ein dunkelgrünes T-Shirt mit dem weißen Schriftzug „ConDoor“ auf dem Rücken.

Der Testablauf im Detail

Die benannte Stelle (z. B. RISE/SP 0402) testet die Tore in einer Druckkabine, die (je nach Dichtigkeit des Tores) einen Druck von bis zu 1700 - 2000 Pascal (Pa) aufbauen kann. Der Ablauf ist stufenweise aufgebaut:

Test 1 (0 Pa): 10 Minuten Besprühen ohne Druck. Bleibt die 100-mm-Zone trocken, beginnt der Drucktest.
Test 2 (30 Pa): 15 Minuten Besprühen bei 30 Pa. Bei Erfolg = Klasse 1.
Test 3 (50 Pa): 20 Minuten Besprühen bei 50 Pa. Bei Erfolg = Klasse 2.
Test 4 (70 Pa): 25 Minuten Besprühen bei 70 Pa. Bei Erfolg = Klasse 3.
Test 5 (90 Pa): 30 Minuten Besprühen bei 90 Pa. Bei Erfolg bleibt die Einstufung Klasse 3.

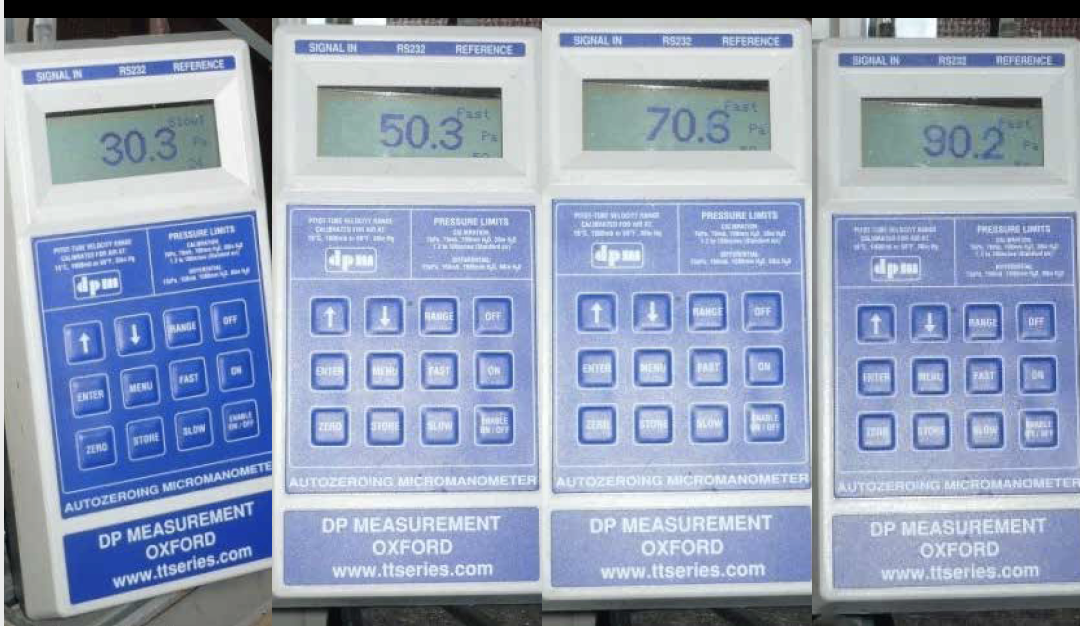

Eine Collage von vier nebeneinander angeordneten Aufnahmen desselben blau-weißen Messgeräts. Es handelt sich um ein "Autozeroing Micromanometer" der Marke DP Measurement Oxford. Die digitalen Displays zeigen von links nach rechts aufsteigende Druckmesswerte in Pascal an: 30.3 Pa, 50.3 Pa, 70.6 Pa und 90.2 Pa.

Extremwerte: Die Norm sieht als höchste offizielle Einstufung die Klasse 3 vor. Auf Kunden- bzw. Herstellerwunsch kann jedoch weitergetestet werden. Ein von der Ocean Service Group angebotenes HLV-H Tor erreichte in einem SP-Bericht (PX03465) einen extremen Wert von 190 Pa (Klasse 3, 190 Pa).

Air pressure (Pa)	Time (min)	Degree of water leakage at location
Air pressure (Pa)	Time (min)	A	B	C	D	E
0	0 - 10	3	0	0	0	0
10	11 - 15	3	0	0	0	0
30	16 - 20	3	3	0	0	0
50	21 - 25	3	3	3	0	0
70	26 - 30	3	3	3	0	0
90	31 - 35	3	3	3	3	0
110	36 - 40	3	3	3	3	0
130	41 - 45	3	3	3	3	3
150	46 - 50	3	3	3	3	3
170	51 - 55	3	3	3	3	3
190	56 - 60	3	3	3	3	3

(SP Report, 2010 - 09 - 27, Reference PX03465 - 01 B, Page 3(3))

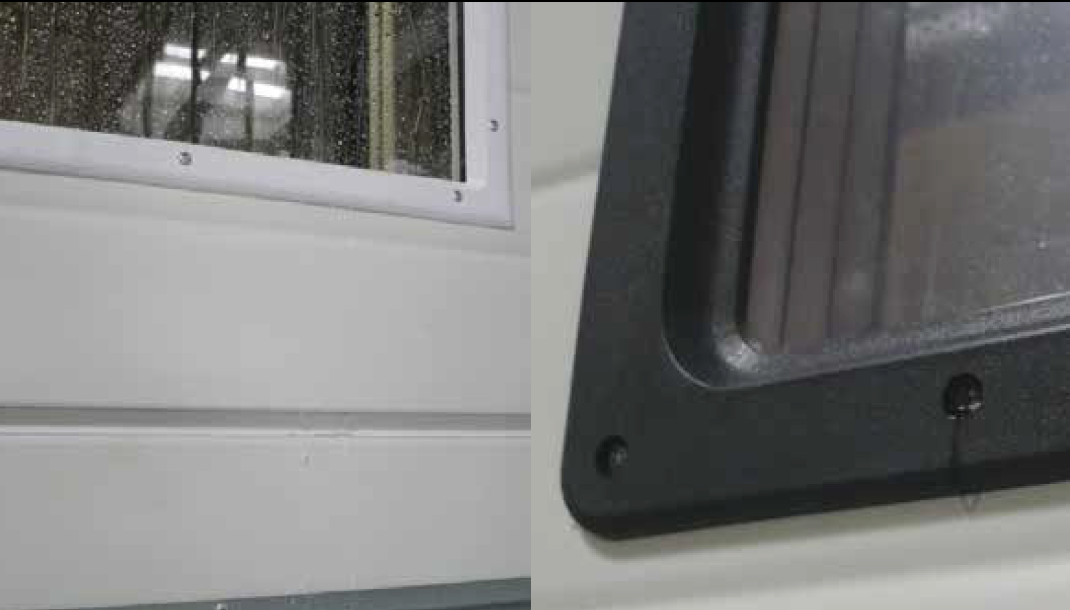

Zweigeteiltes Bild, das einen Wassertest an Fenstern eines Sektionaltores zeigt. Auf der linken Seite ist ein stark benetztes Fenster mit einem weißen, verschraubten Rahmen zu sehen, an dem Wasser herabläuft. Die rechte Seite zeigt die Nahaufnahme eines Fensters mit schwarzem Rahmen, bei dem deutlich Wassertropfen aus einer Öffnung an der unteren rechten Ecke austreten.

Kombinierte Tests und Fensterelemente

Tests werden in der Regel kombiniert durchgeführt. So werden neben dem kompletten Tor auch Zubehörteile wie Fenster in einem Durchgang auf Wasserdurchlässigkeit und Windlast geprüft.

Besonders bei Fenstern sind die Vorgaben streng: Sobald auch nur ein sichtbarer Tropfen eindringt, wird der Test abgebrochen und der zuletzt erfolgreich gehaltene Druck als Leistungswert festgelegt.

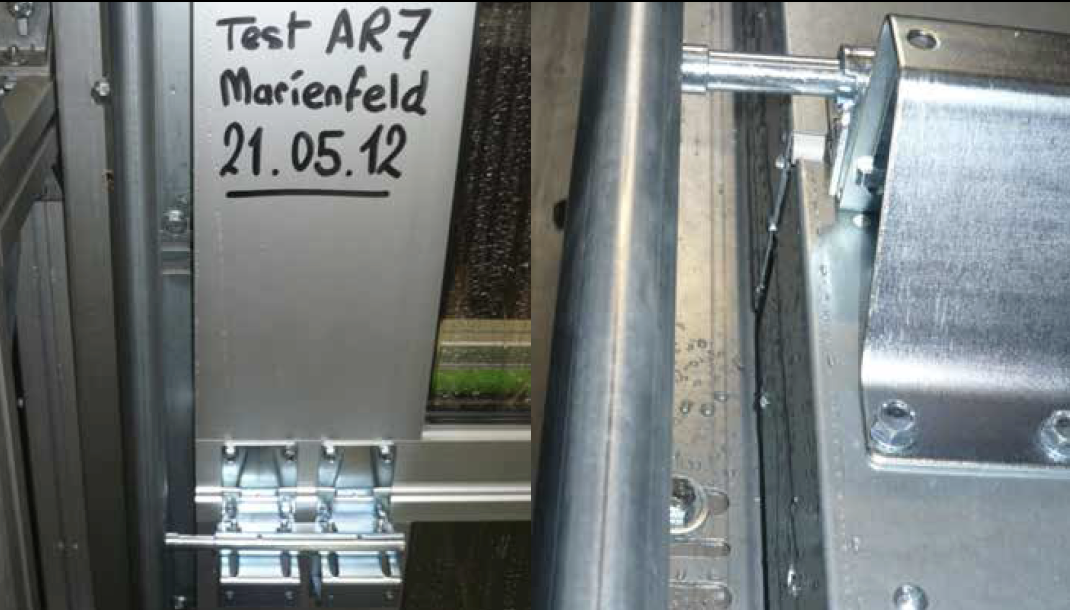

Zweigeteiltes Bild, das Details eines industriellen Tests zeigt. Auf der linken Seite ist ein Aluminiumrahmen abgebildet, auf dem handschriftlich mit schwarzem Stift "Test AR7", "Marienfeld" und das Datum "21.05.12" steht. Unten am Rahmen sind metallische Beschläge montiert. Die rechte Seite zeigt eine Nahaufnahme einer massiven Metallhalterung und einer Führungsschiene oder eines Rohrs. Auf den Metalloberflächen rechts sind deutlich Wassertropfen zu erkennen, was auf einen Dichtigkeits- oder Wassertest hinweist.

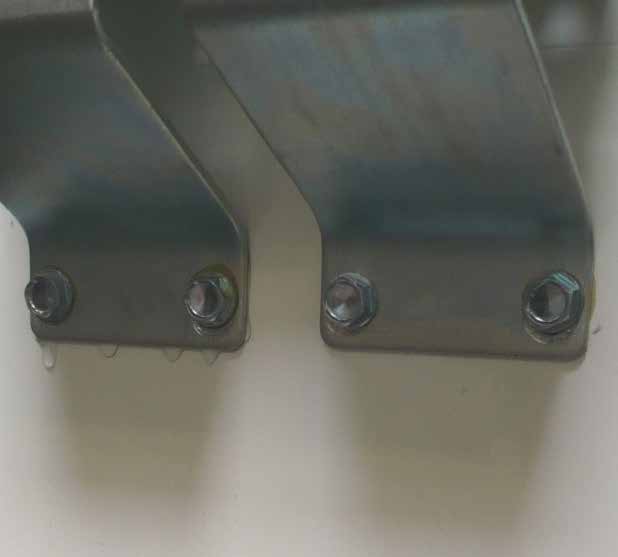

Nahaufnahme von zwei metallischen Winkeln oder Beschlägen, die mit Sechskantschrauben an einer weißen, glatten Oberfläche befestigt sind. An der unteren Kante des linken Beschlags hängen deutlich sichtbare Wassertropfen herab, was auf Feuchtigkeit oder eine Leckage während eines Wasserdichtigkeitstests hinweist.

Klassifizierung der CE-Leistung

Klasse	Testdruck Pa (N/m²)	Sprühwasser-Spezifikation (Dauer)
0	-	Keine Leistung festgestellt (NPD)
1	30	Sprühwasser während 15 Minuten
2	50	Sprühwasser während 20 Minuten
3	>50	Außerordentlich (z. B. bis 190 Pa getestet)

(Normen: EN 12489 / EN 12425 / EN 13241)
